小米新款120W氮化镓充电器上手评测

实习编辑 2021年11月04日 评测 74 0

前言


  一提起小米的120W,大家肯定会不约而同的想到那个魔改的A口,犹抱琵琶半遮面的漏出小米标志性橙色胶芯,去年120W快充伴随小米10至尊纪念版横空出世,在业界掀起百瓦快充腥风血雨的同时,也留下小小的遗憾——这要是用了 USB-C 接口,岂不是超神发挥,可惜给不得。

小米新款120W氮化镓充电器上手评测 评测 第1张

  就在最近,小米商城默默上架的这款升级版小米120W氮化镓充电器,弥补了这个遗憾,元件的升级让功率密度更上一层楼,到底性能如何,除了小米私有协议外,PD输出到底有没有更上一层楼?这里卖个小小的关子,文中告诉你答案。


产品开箱


小米新款120W氮化镓充电器上手评测 评测 第2张

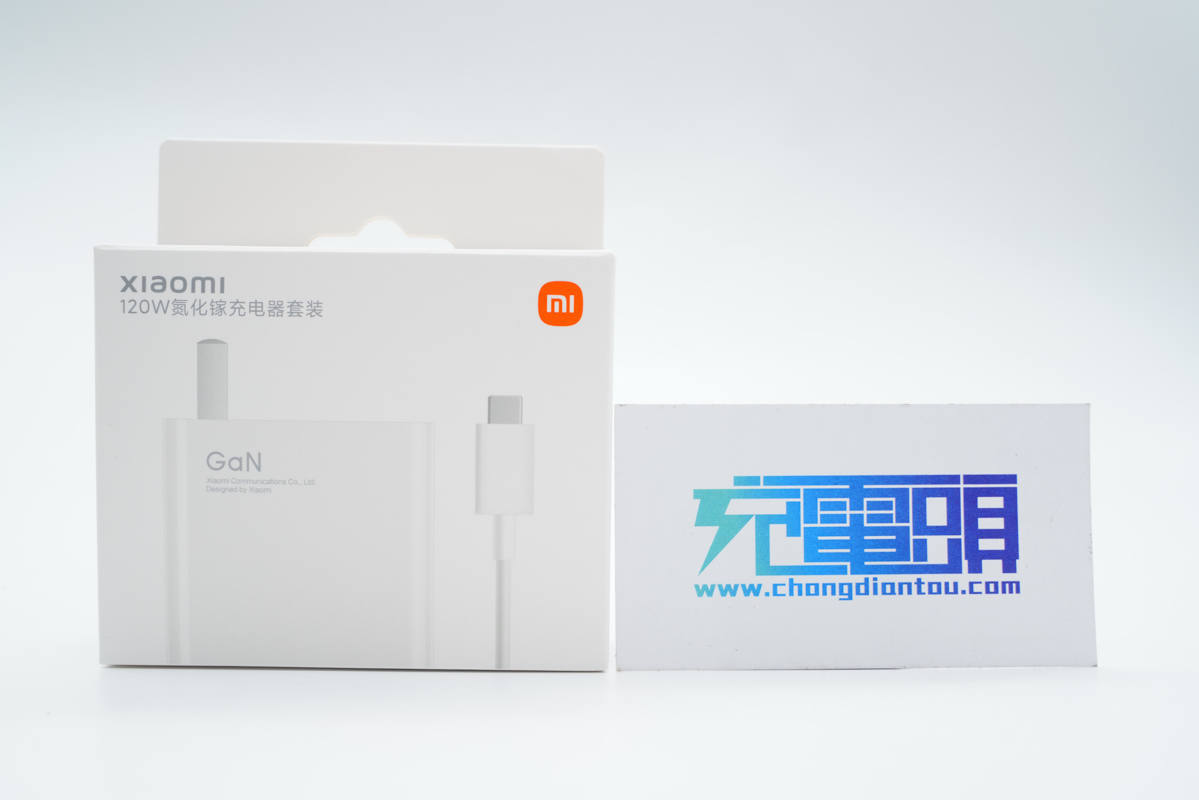

  小米一如既往的简洁包装,套装两个字表明是内含数据线的,这可真是……太不环保了。

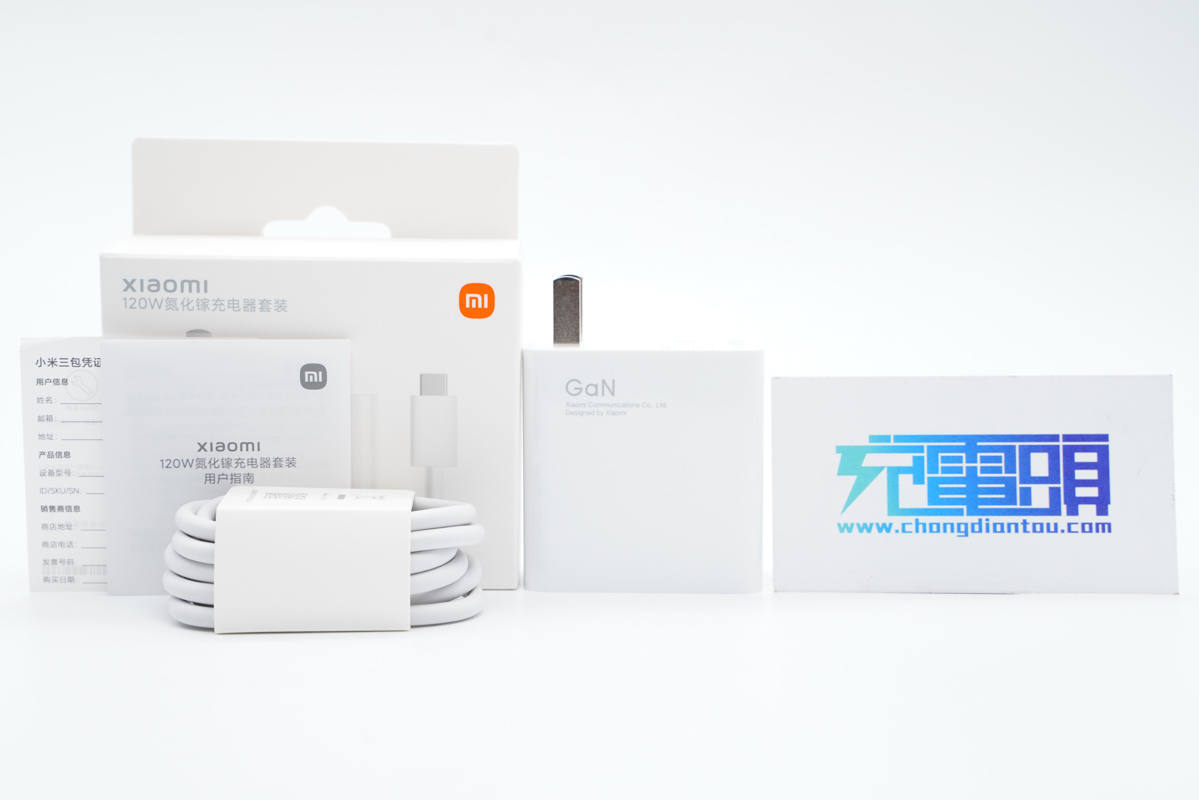

小米新款120W氮化镓充电器上手评测 评测 第3张

  包装内含充电器、一根特别的数据线、说明书和保修卡。

小米新款120W氮化镓充电器上手评测 评测 第4张

  充电器本体还是亮面指纹收集器外壳,配上灰色磨砂顶盖,和采用 USB-A 接口的款式如出一辙。

小米新款120W氮化镓充电器上手评测 评测 第5张

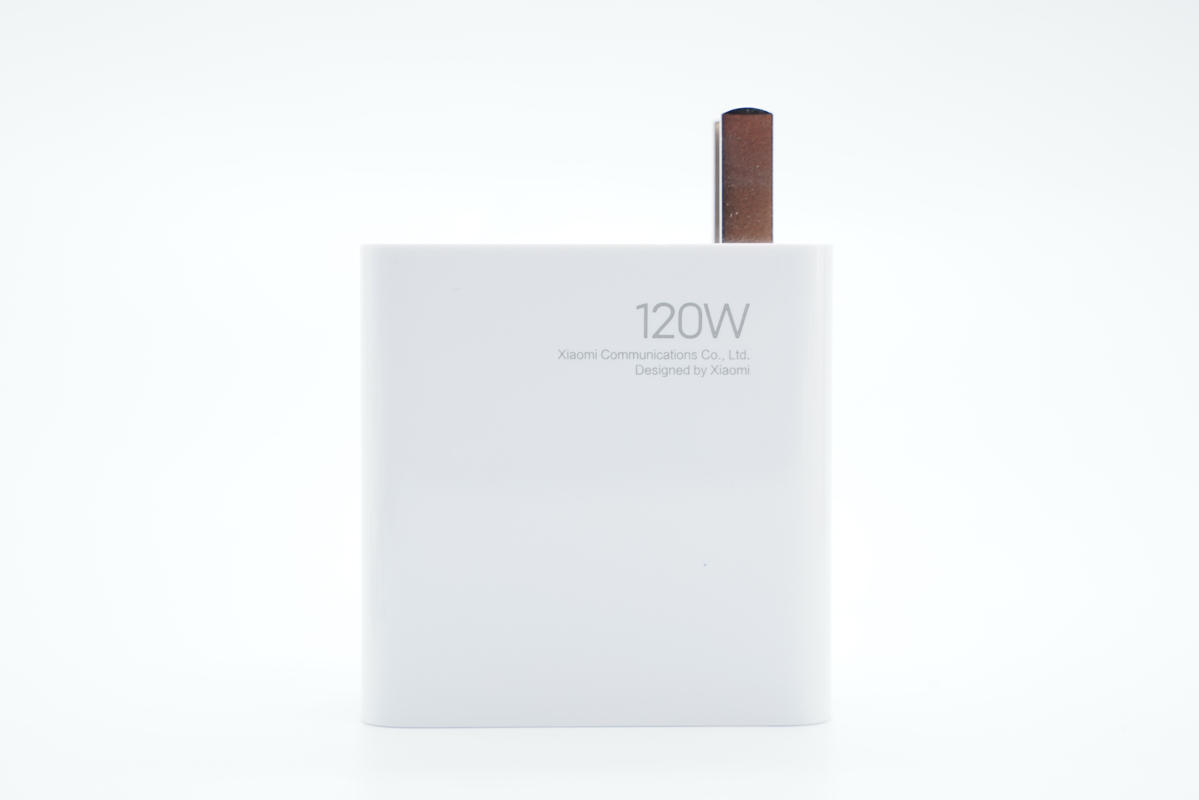

  侧面一面印有120W字样,另一面印有GaN,表明这款充电器的高贵血统。

小米新款120W氮化镓充电器上手评测 评测 第6张

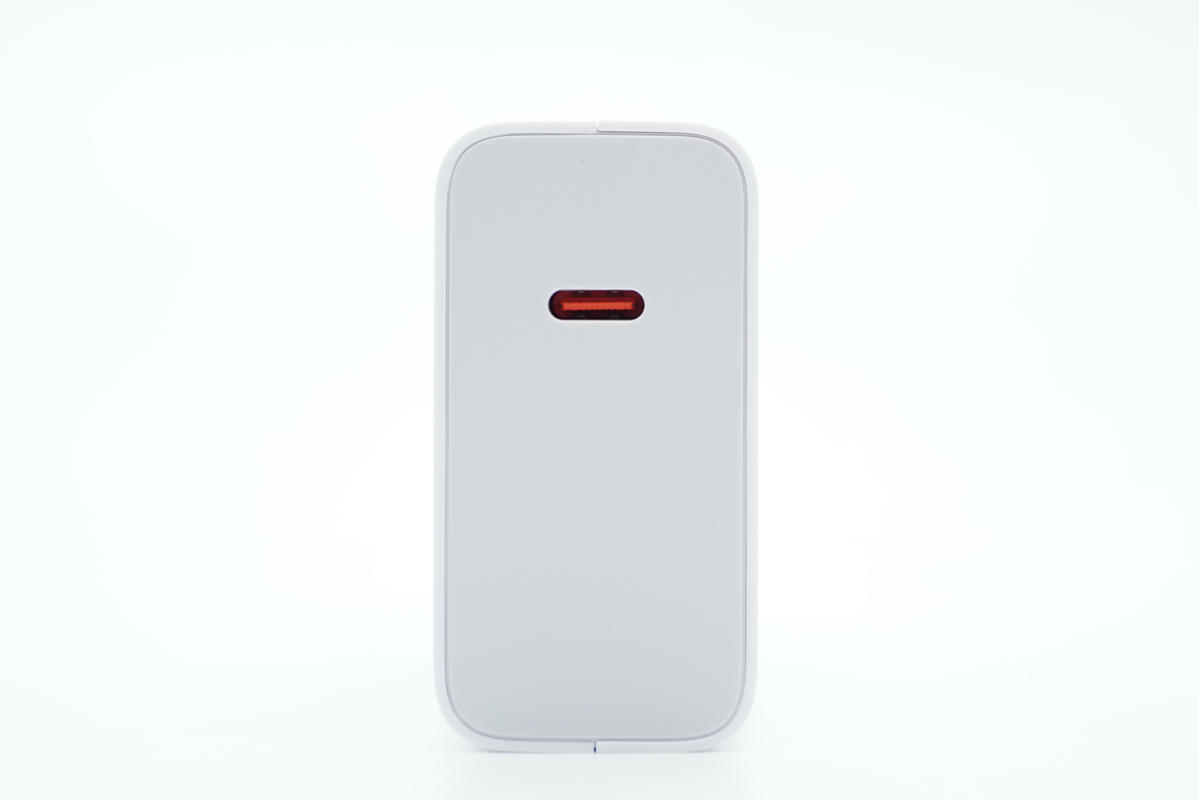

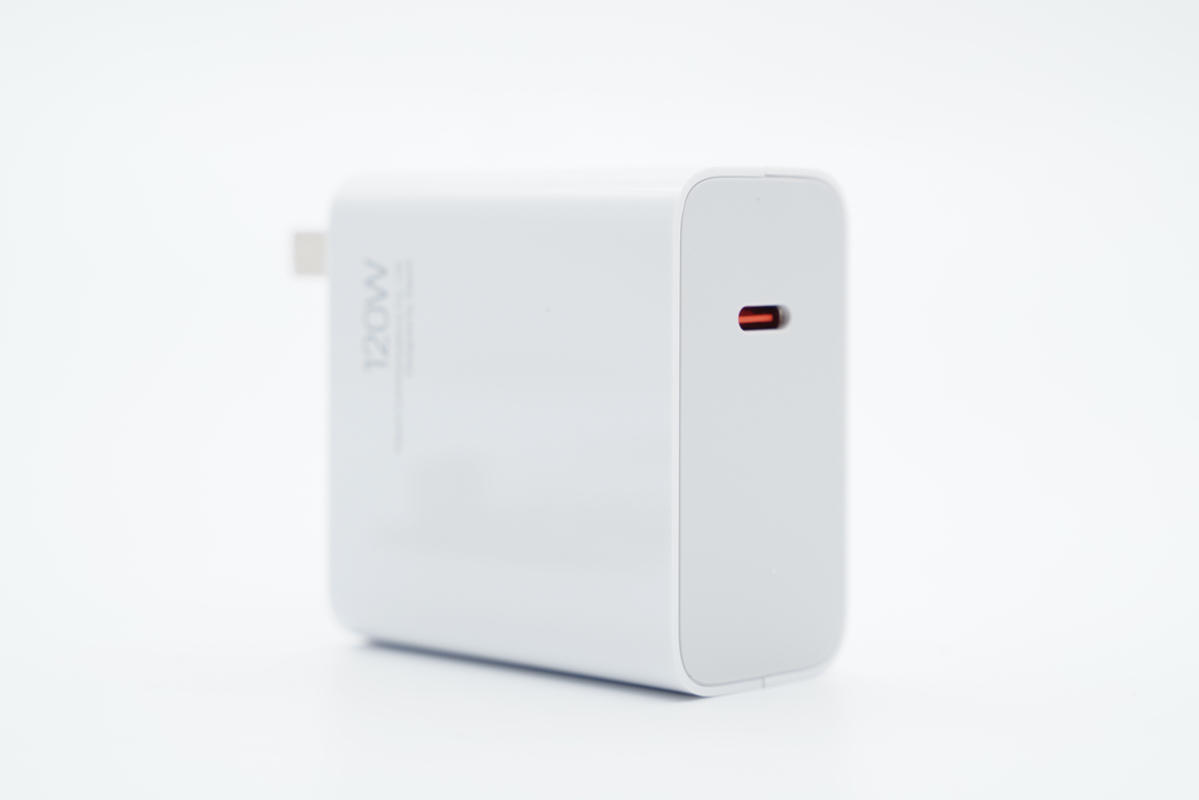

  顶盖部分就算这次更新的最大亮点——USB-C 接口,既然小米开了这个头,那么接下来小米数字旗舰机型会不会标配采用了 USB-C 输出口的充电器呢?让我们拭目以待。

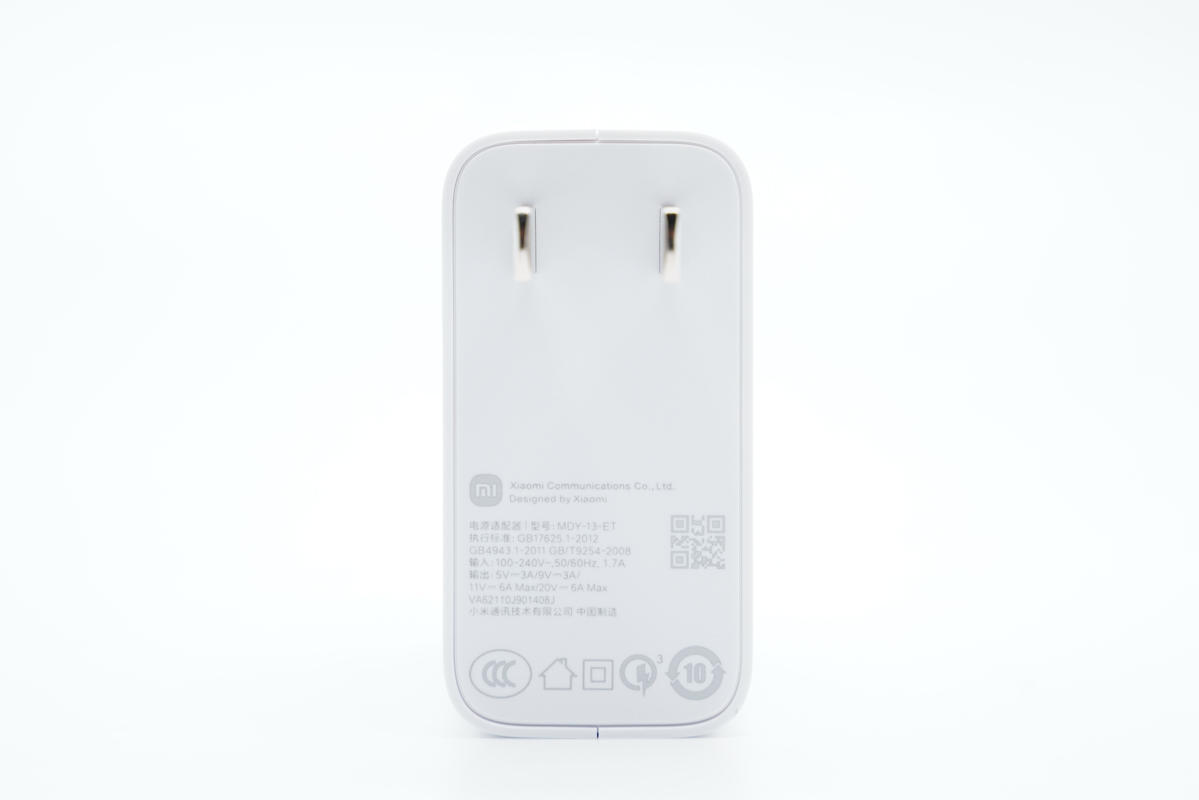

小米新款120W氮化镓充电器上手评测 评测 第7张

  插脚部分为不可折叠设计,稳固第一,丝印铭文这里为大家打出来:

  电源适配器 | 型号:MDY-13-ET

  执行标准:GB17625.1-2012

  GB4943.1-2011 GB/T9254-2008

  输入:100-240V-50/60Hz.1.7A

  输出:5V3A/9V3A/11V6A Max/20V6A Max

  VA62110J901408J

  小米通讯技术有限公司 中国制造

小米新款120W氮化镓充电器上手评测 评测 第8张

  充电器宽度约为55.67mm。

小米新款120W氮化镓充电器上手评测 评测 第9张

  充电器长度约为55.59mm(不含插脚)。

小米新款120W氮化镓充电器上手评测 评测 第10张

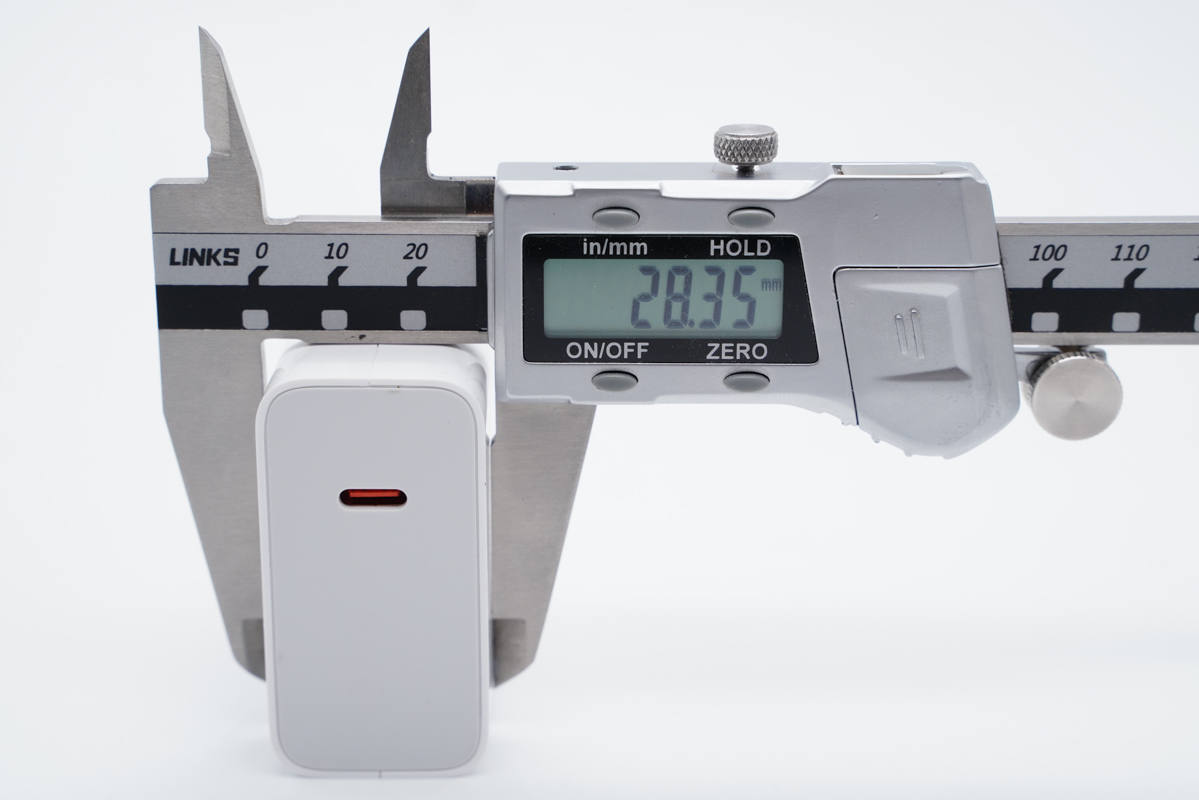

  充电器厚度约为28.35mm。

  所以小米120W氮化镓充电器的三维参数为 55.67×55.59×28.35mm,体积约为87.73cm³,以最高输出120W计算,功率密度约为1.37W/cm³,做到了在65W的体积里,塞进120W的功率元件。

小米新款120W氮化镓充电器上手评测 评测 第11张

  充电器重量约为138.2g。

小米新款120W氮化镓充电器上手评测 评测 第12张

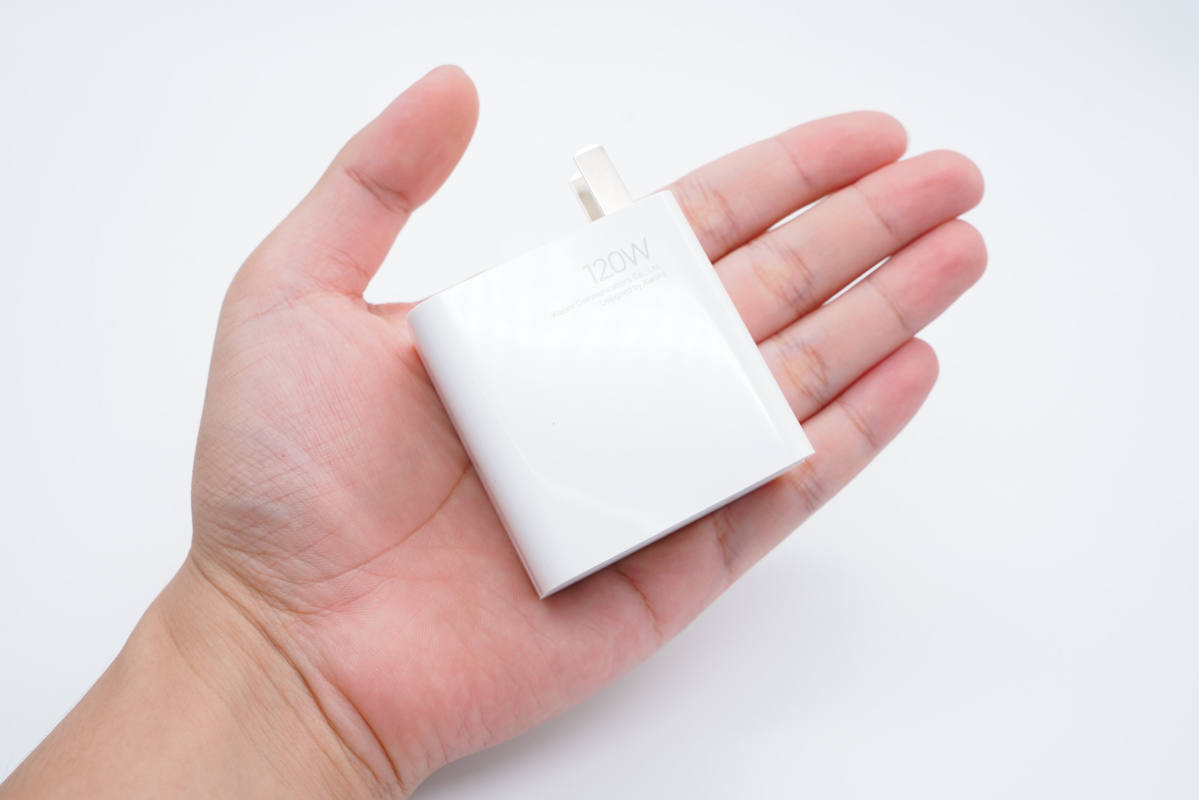

  握在手里,啧啧,这大小让隔壁笔记本充电器馋疯了,那么这款充电器充笔记本到底怎么样呢?

小米新款120W氮化镓充电器上手评测 评测 第13张

  对比苹果新款67W PD充电器,体积优势很明显。

小米新款120W氮化镓充电器上手评测 评测 第14张

  随机附赠的这根数据线同样经过魔改,这是一根支持20V6A的120W数据线,线材端子采用注塑工艺。

小米新款120W氮化镓充电器上手评测 评测 第15张

  USB-C 接口内侧橙色胶芯,和同类数据线很好区分。

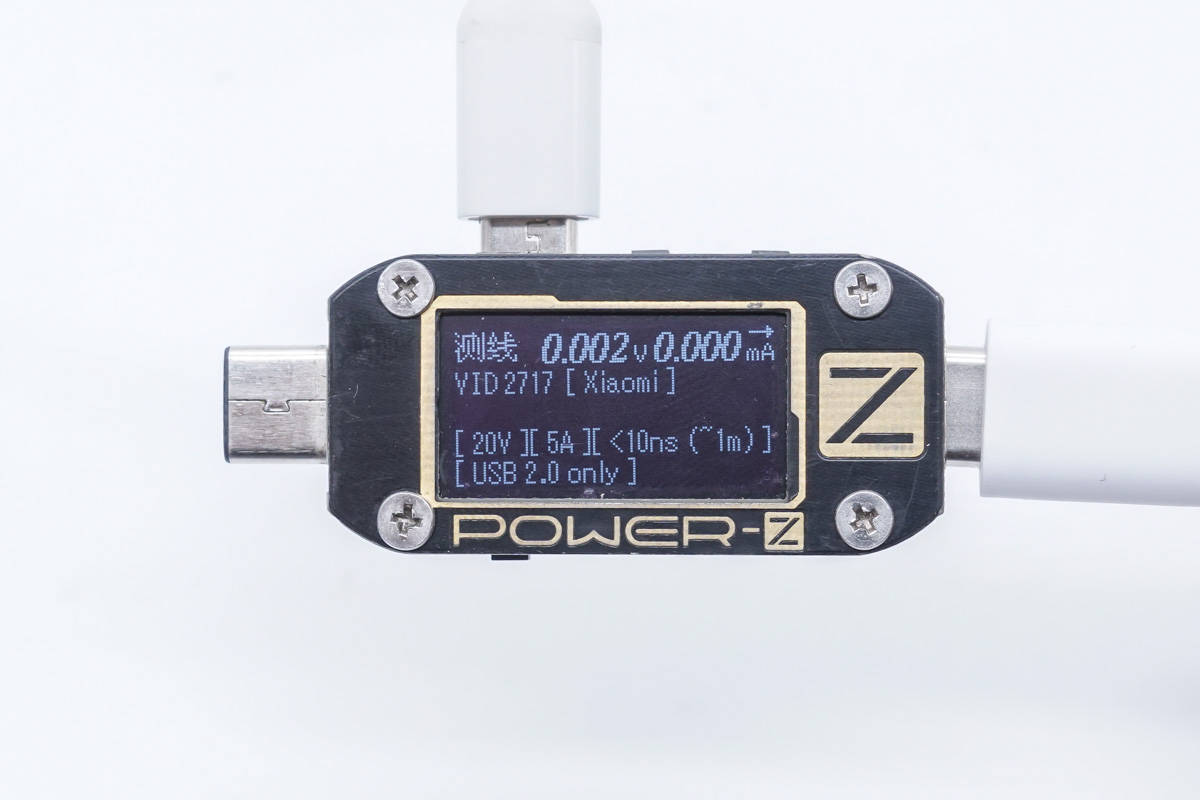

小米新款120W氮化镓充电器上手评测 评测 第16张

  实测线材是内置 E-Marker 芯片的,传输规格为 USB 2.0。

小米新款120W氮化镓充电器上手评测 评测 第17张

  线材长度正好约为1米,经过小编搜索,这根数据线目前官网并未上架,没有其他长度可供选择。


产品测评


  介绍完外观尺寸,接下来就为大家介绍一下这款充电器的具体性能,大家最关心的充笔记本怎么样,这就为大家揭开谜底。


协议测试


小米新款120W氮化镓充电器上手评测 评测 第18张

  协议方面,使用ChargerLAB的POWER-Z KT002读取充电器的快充协议,实测支持PD3.0、QC2.0、QC3.0等快充协议,当然,小米的私有快充协议也是支持的,支持的PD充电最大功率为65W,这也是上文和苹果67W对比的原因。

小米新款120W氮化镓充电器上手评测 评测 第19张

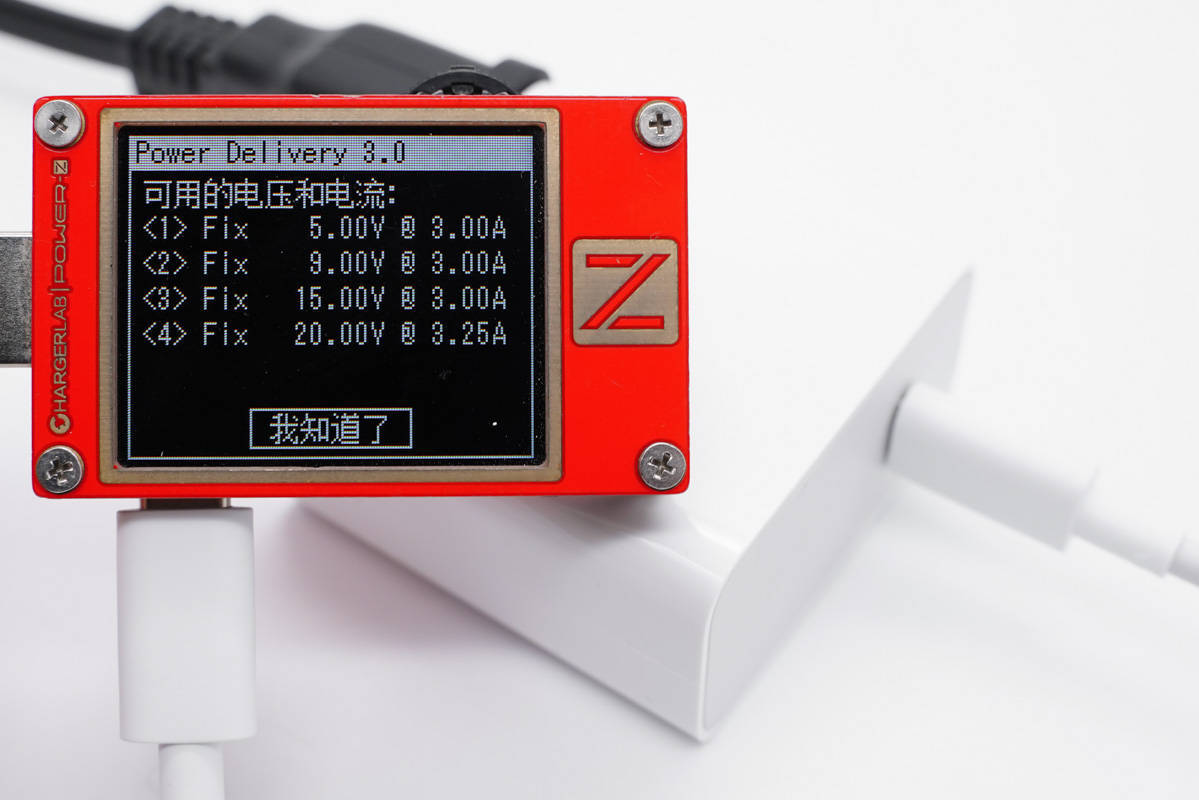

  PDO报文情况,支持5V3A、9V3A、15V3A和20V3.25A四个固定输出档位。


充电兼容性测试


  兼容性测试环节可以清楚的得知充电器为各个设备的充电情况,充电头网会使用数十款设备搭配小米120W氮化镓充电器进行测试,为读者呈现真实的测试数据。

小米新款120W氮化镓充电器上手评测 评测 第20张

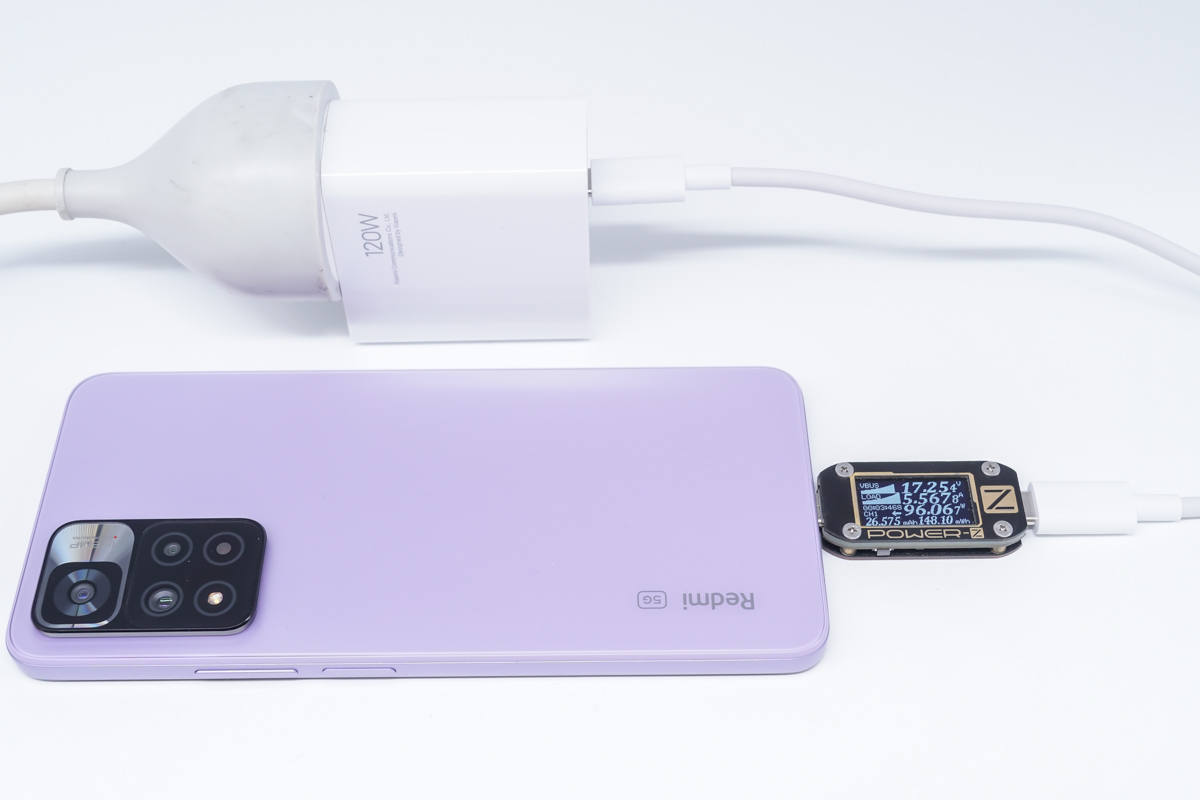

  首先是最新发售的红米note 11 Pro+,这款手机支持120W最大充电功率,充电器输出功率为 17.25V 5.56A 96.06W。

小米新款120W氮化镓充电器上手评测 评测 第21张

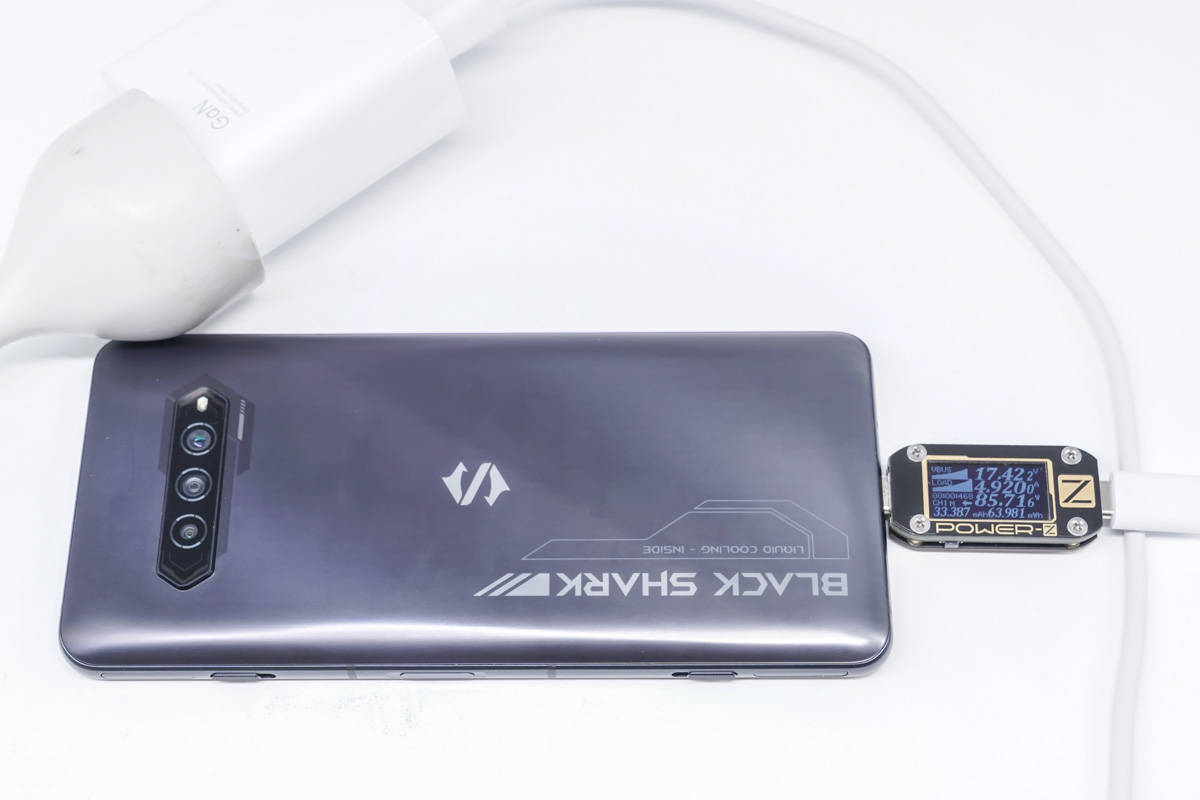

  接下来是小米旗下的黑鲨 4S,输入功率为 17.42V 4.92A 85.71W,表现相当不错。

小米新款120W氮化镓充电器上手评测 评测 第22张

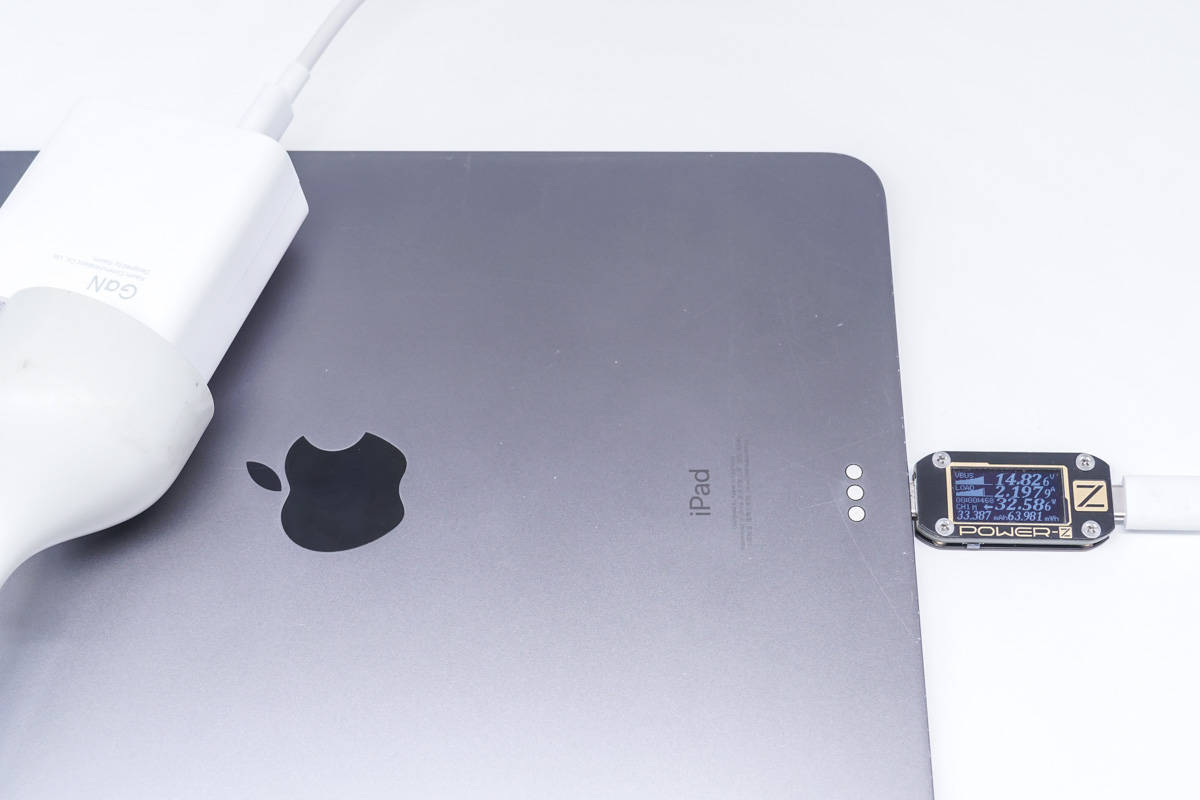

  为 iPad Pro 充电, 充电功率为 14.82V 2.19A 32.58W。

小米新款120W氮化镓充电器上手评测 评测 第23张

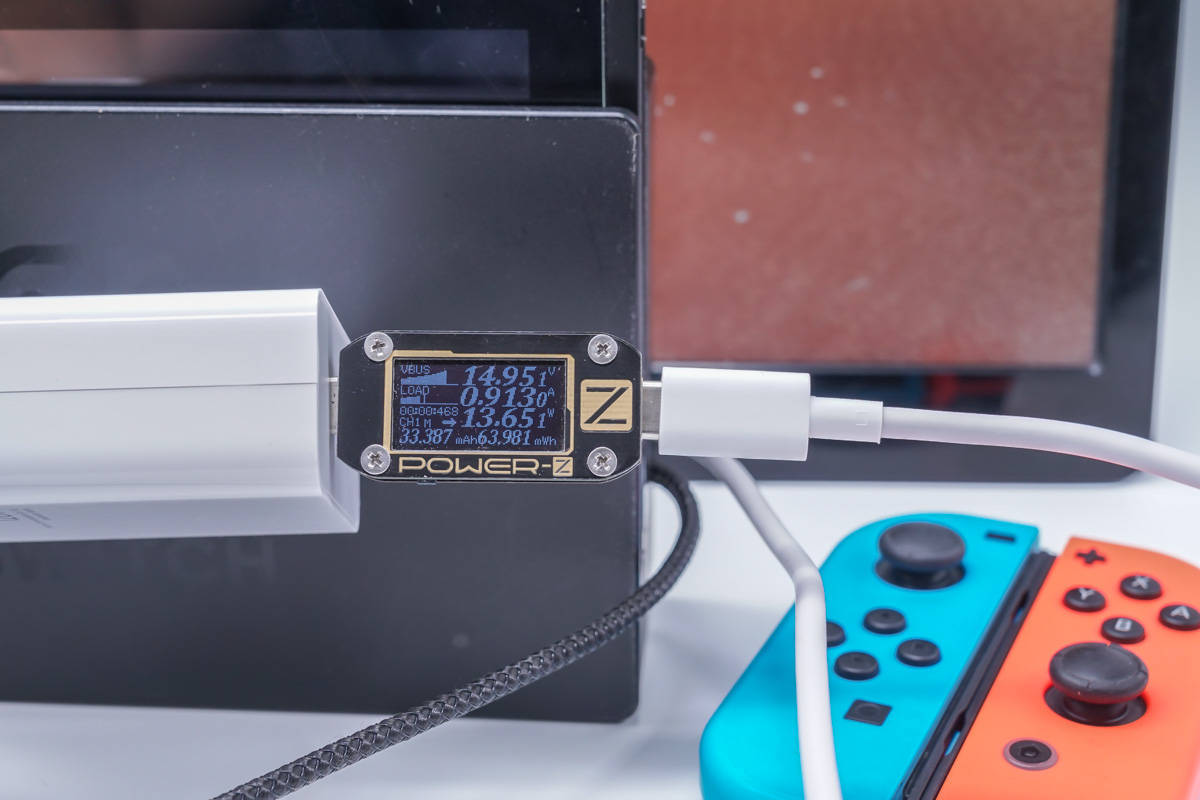

  激活Switch的底座TV模式需要充电器支持15V3A快充档位,使用小米120W氮化镓充电器为底座供电时,充电器输出15V电压档位,成功激活 Switch 的底座TV模式。

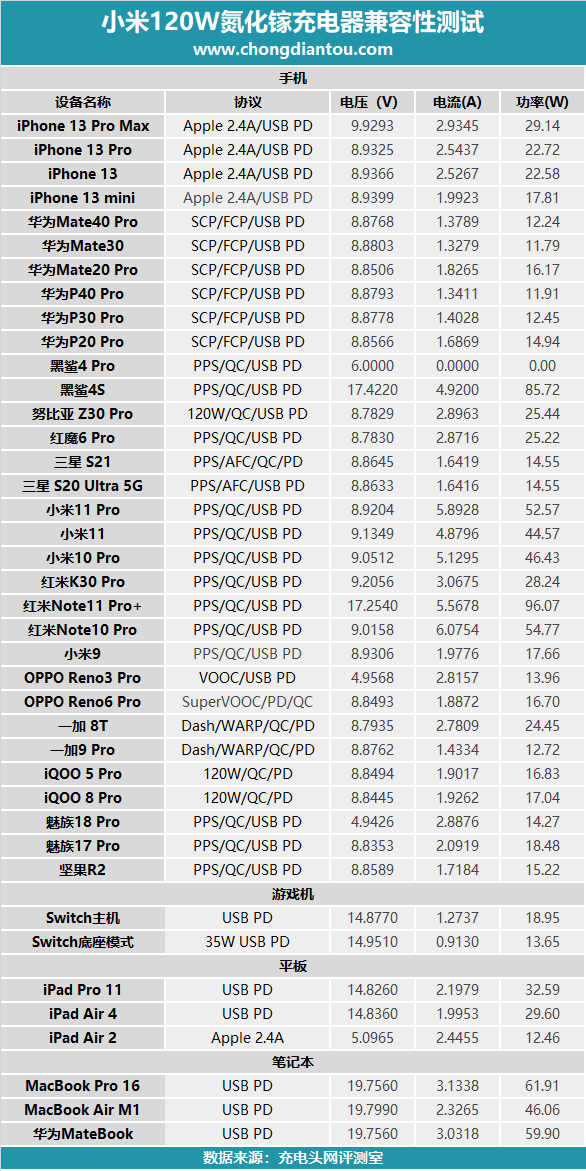

小米新款120W氮化镓充电器上手评测 评测 第24张

  将数据统计汇总,整体看来表现相当不错,除了黑鲨4 Pro 由于兼容性问题,无法充电。

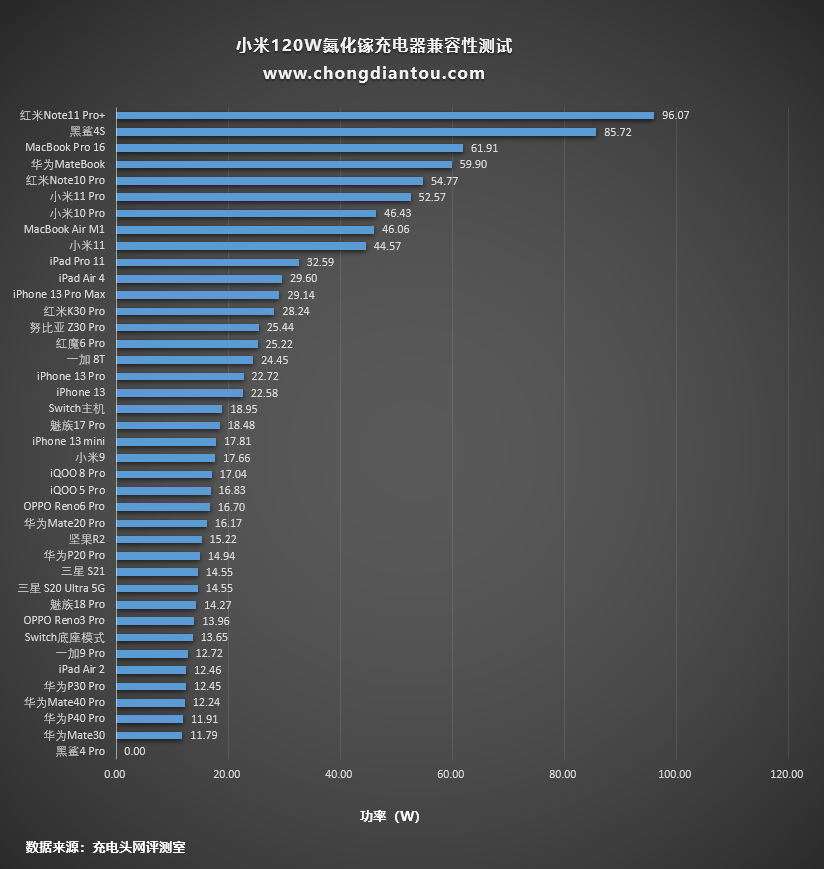

小米新款120W氮化镓充电器上手评测 评测 第25张

  通过柱状图能更明显的看出,红米、黑鲨作为小米嫡系品牌,小米120W氮化镓充电器兼容的私有协议能更好的服务这些品牌的手机。


充电全程测试


  充电全程测试能清楚的看到充电过程中参数的变化,这次采用的机型为红米Note 11 Pro+,来看看充电全程的数据变化。这款手机是红米最新发布的中端机型,搭载了120W快充。

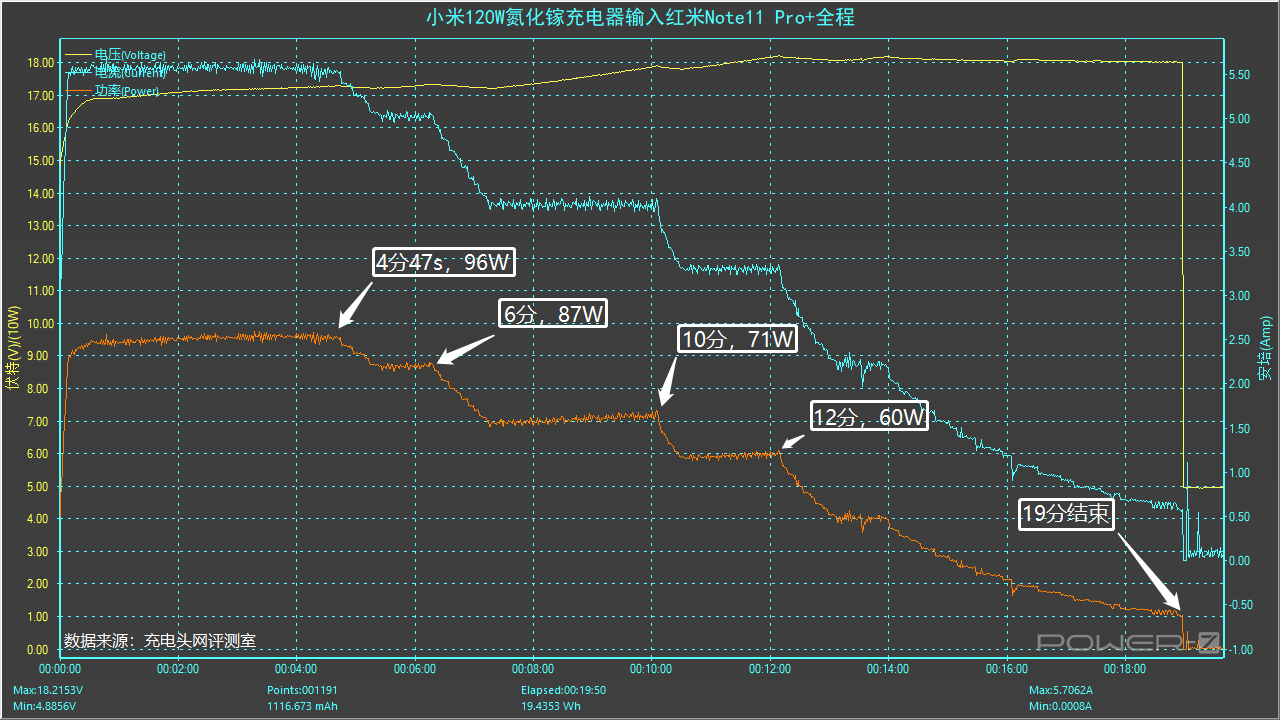

小米新款120W氮化镓充电器上手评测 评测 第26张

  整个充电全程一波五折,于十九分钟结束,最高充电功率为96W,维持了4分47秒。

小米新款120W氮化镓充电器上手评测 评测 第27张

  将充电全程绘制成曲线图,小米120W氮化镓充电器在前十分钟就为红米Note 11 Pro+ 充入了74%的电量,19分钟100%,去年在旗舰机上的充电体验,终于普及到了千元机价位。


待机功耗测试


  充电器如果经常插在插座上不使用也是会耗电的,只不过非常小而已。很多读者都想知道充电器如果一直插在插座上是否浪费电,待机功耗测试环节就是为了解答这个问题。

小米新款120W氮化镓充电器上手评测 评测 第28张

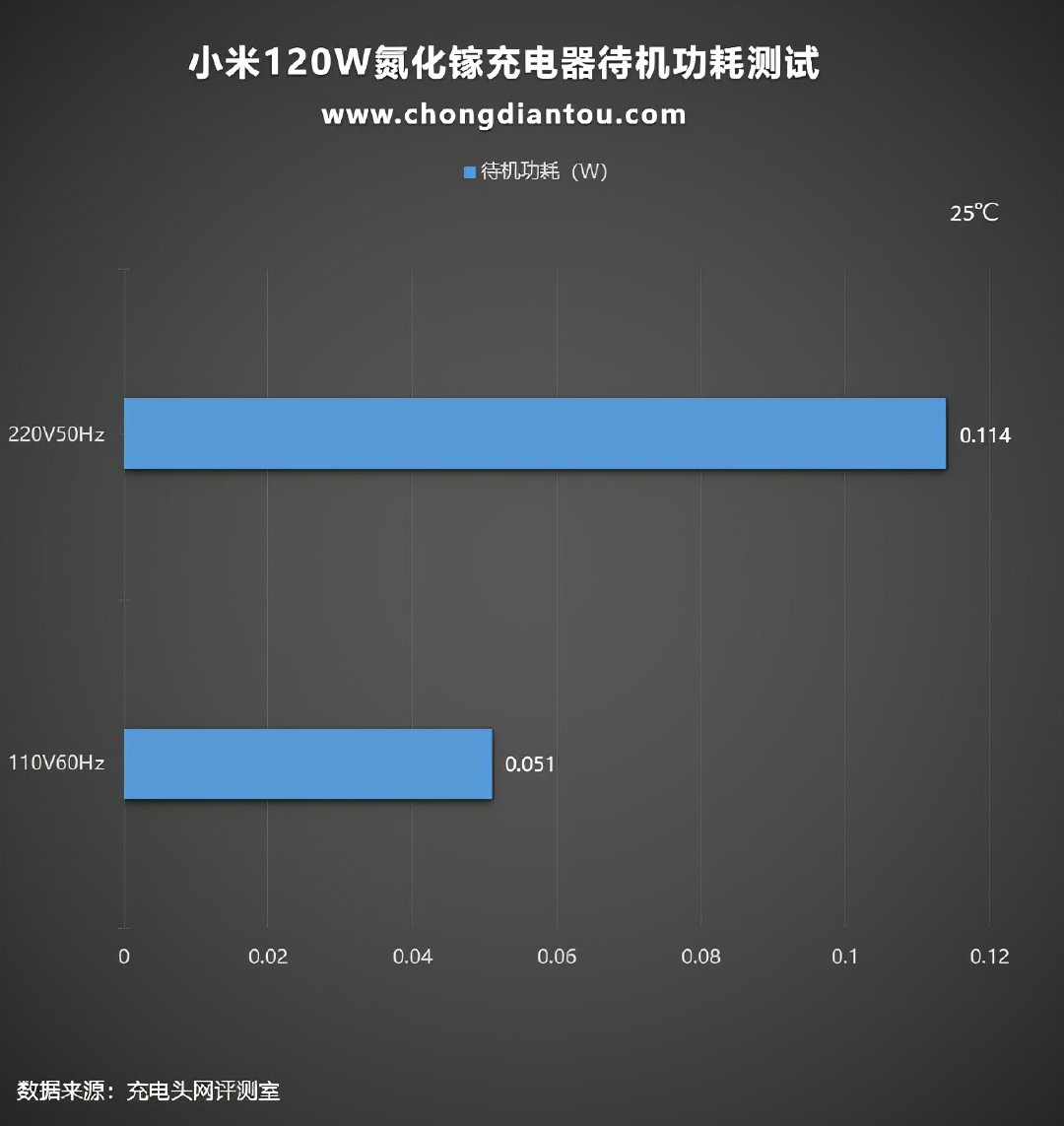

  经过功率计测试,小米120W氮化镓充电器在220V 50Hz的空载功耗为0.114W,换算下来一年损耗的电能约为0.99KW·h,若市价电为0.6元/KW·h,则充电器一年的电费约为0.599元左右。

  110V 60Hz时的空载功耗为0.051W,换算下来,一年损耗的电能约为0.44KW·h,若市价为0.6元/KW·h,则充电器一年的电费约为0.268元左右。


转换效率测试


  充电器本质上是一种转换设备,过程中会有损耗,以热量的形式散发出来。我们平时看充电器上面的参数输出100W或者65W是充电器可以为设备提供的最大输出功率,但充电器从插座上汲取的功率往往要更大一些,下面是小米120W氮化镓充电器在220V 50Hz和110V 60Hz交流输入的情况下分别进行了转换效率测试,测试结果如下:

小米新款120W氮化镓充电器上手评测 评测 第29张

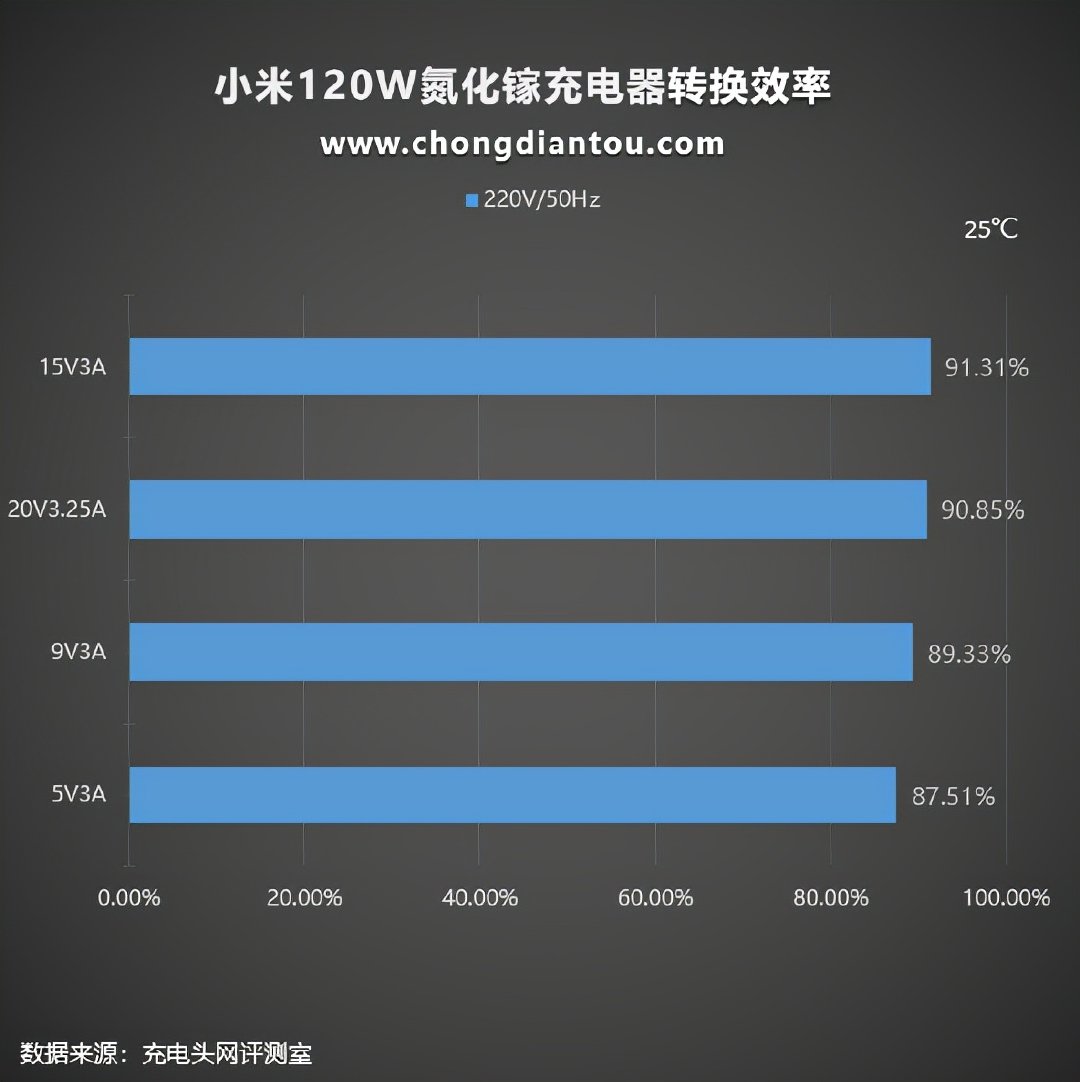

  220V 50Hz下,将小米120W氮化镓充电器在各个电压档位的输出功率拉满进行测试:四个档位测得插线板AC端输入功率和USB端输出功率,通过计算,可得充电器的转换效率从87.51%到91.31%不等。

小米新款120W氮化镓充电器上手评测 评测 第30张

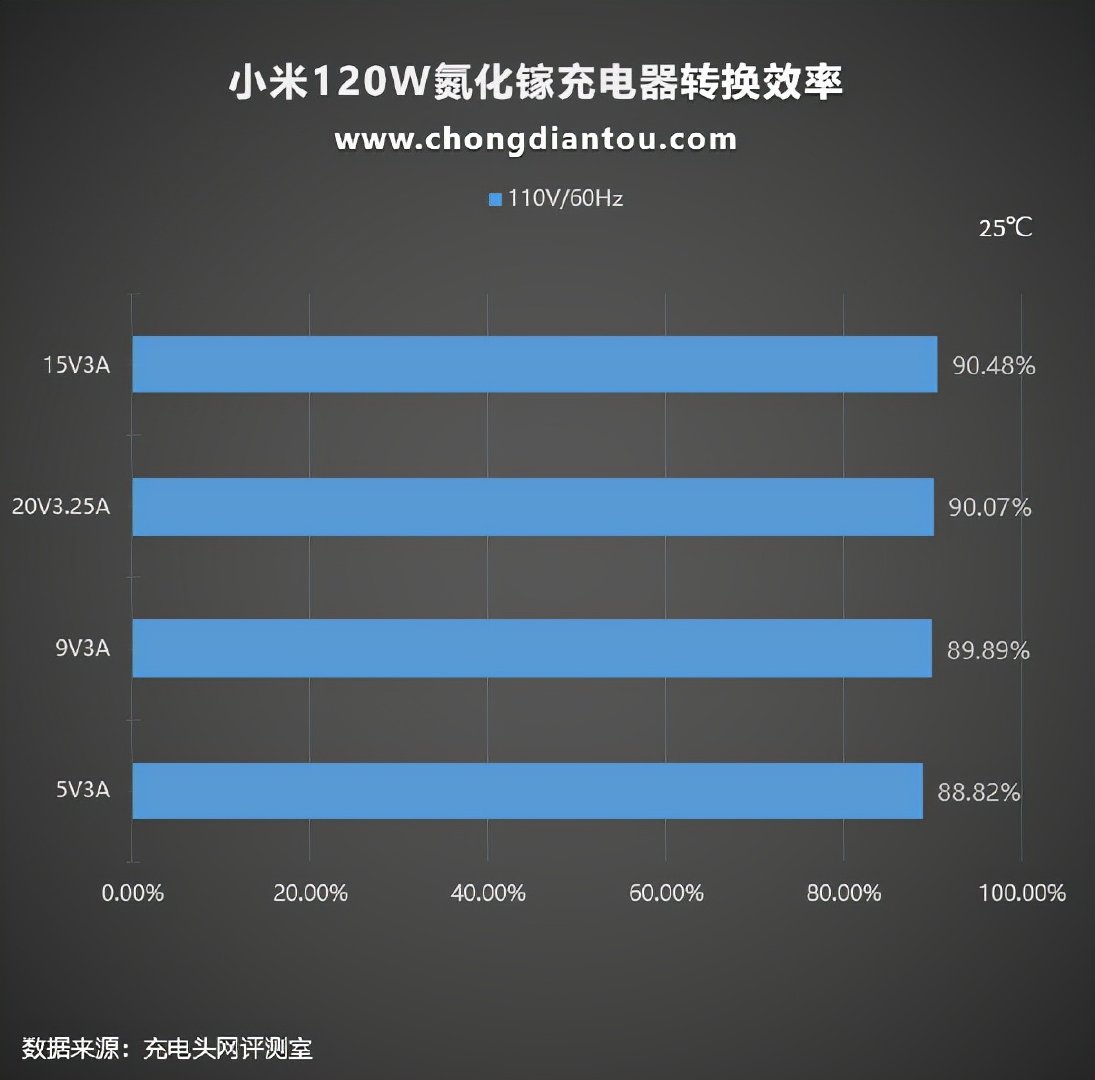

  110V 60Hz下,充电器的转换效率从88.82%到90.48%不等。


纹波测试


  由于充电器中采用开关电源,变压器次级输出的并非直流电,需要经过整流和电容滤波输出,也就是充电器输出会存在纹波。充电头网采用示波器测试充电器输出的纹波值,与国家标准进行比对,检测充电器的输出质量。纹波越低,充电器的输出质量就越高。

小米新款120W氮化镓充电器上手评测 评测 第31张

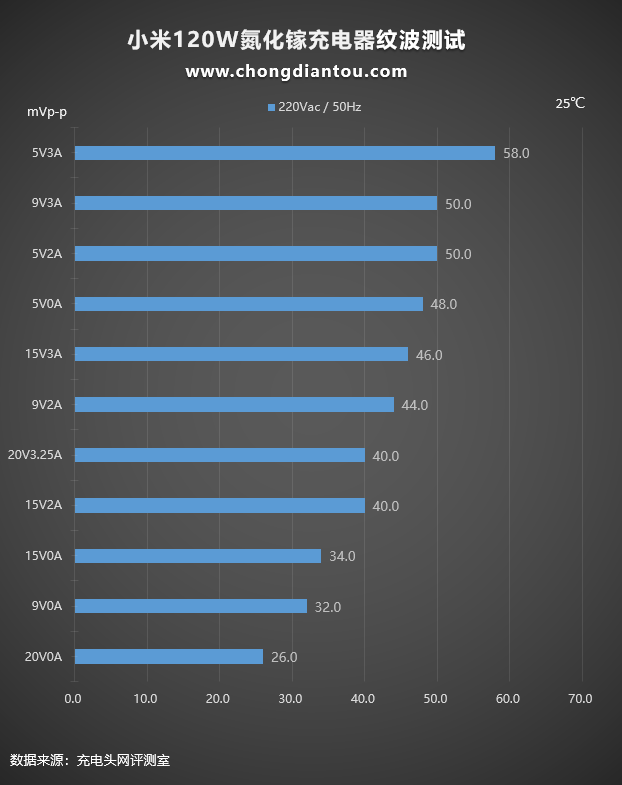

  这是使用小米120W氮化镓充电器 PD充电器在220V 50Hz交流输入下的纹波测试,纹波测试分为空载(柱状图中Y轴电流为0A)和重载(柱状图中Y轴电流为非0A)两种,最高为58mVp-p充电器处于5V3A输出;最低为26mVp-p电器处于20V0A空载状态。

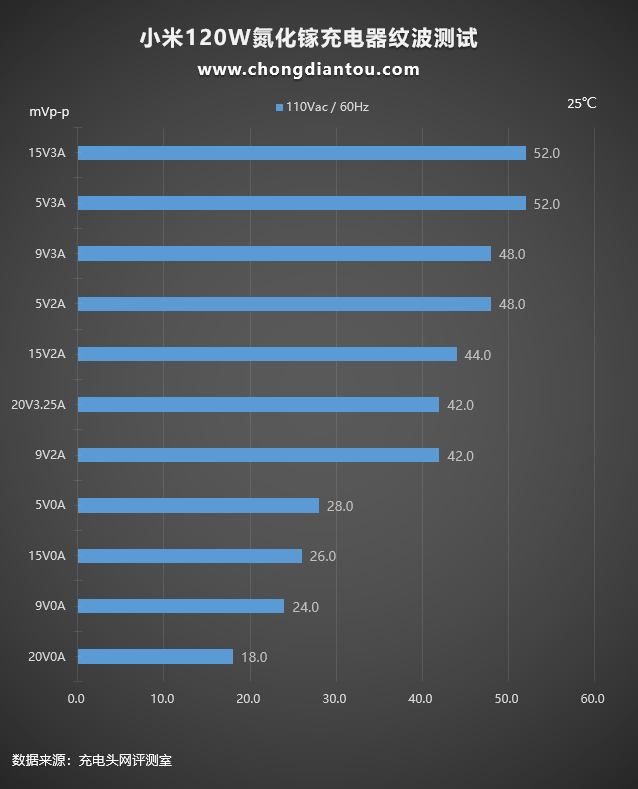

小米新款120W氮化镓充电器上手评测 评测 第32张

  110V 60Hz下最高为52mVp-p,充电器处于5V3A和15V3A输出;最低为18mVp-p充电器处于20V0A空载状态。

  纹波测试小结

  国家标准中充电器纹波要求是不高于200mVp-p,小米120W氮化镓充电器在110V 60Hz、220V 50Hz输入电压下,所有输出功率纹波峰峰值均低于200mVp-p这个标准,表现不错。


充电头网总结


  看到这里,大家应该对这款充电器有了细致的了解,虽然更换了 USB-C 接口,升级了充电器元件让体积大大缩小,不过换汤不换药,一如既往的固定插脚,铭文标注的输出档位也如出一辙。

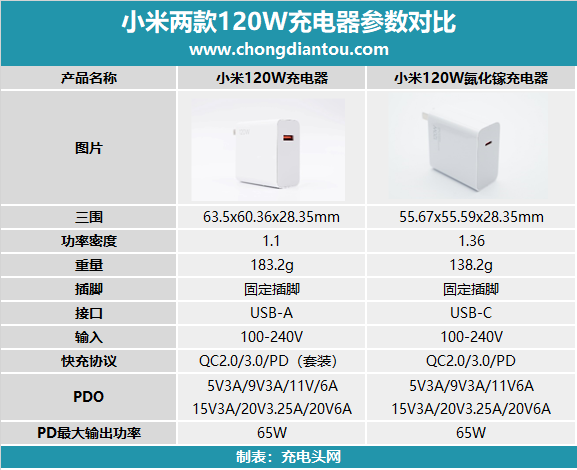

小米新款120W氮化镓充电器上手评测 评测 第33张

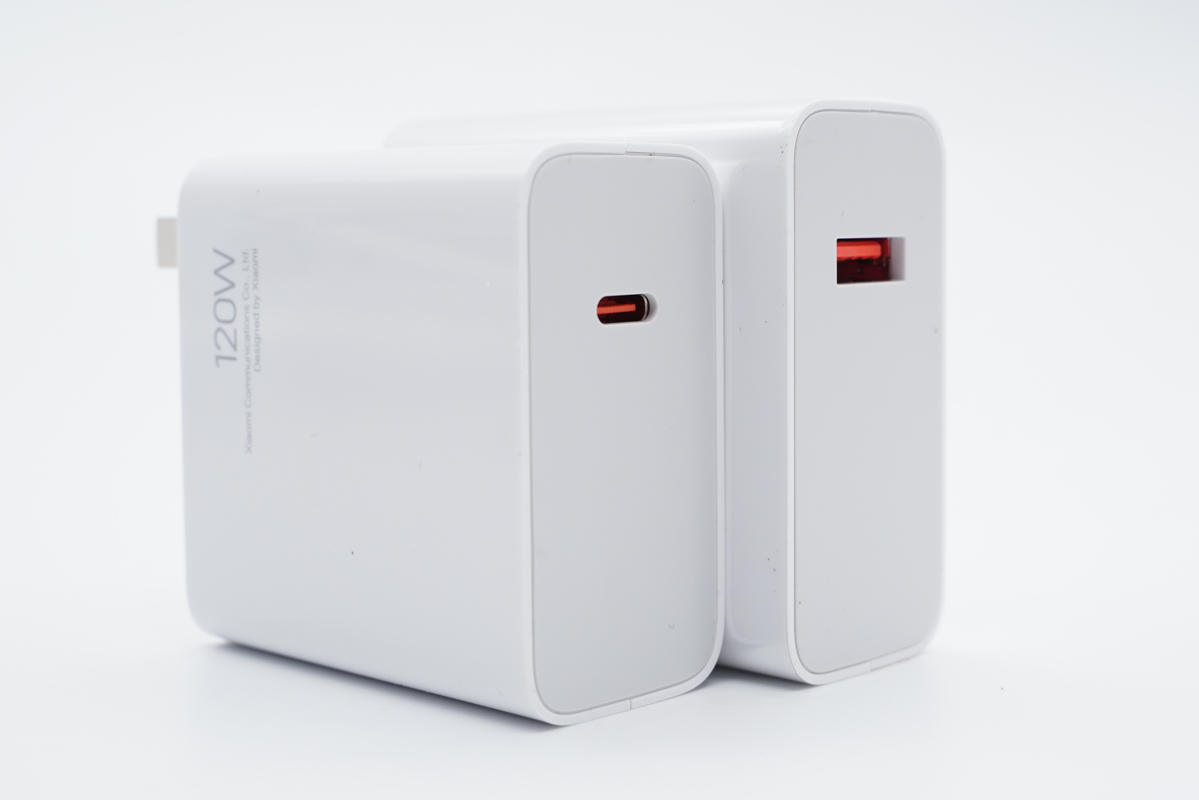

  对比前代充电器,体积和重量有着明显进步,但PD输出仍为65W,让人扼腕叹息,这要是能支持100W PD输出岂不是爆杀

      不过这代充电器释放出的信号值得玩味,未来小米的旗舰机型到底会不会标配这款充电器呢
